试验可视化工具(VisualTest)是一款内置于TDM3000系统中的功能强大、简单易用、应用广泛的用于试验现场数据监控和事后数据回放的三维可视化模块。它允许用户构建可扩展的、基于矢量的图形，这些图形在缩放时不会丢失细节。该工具基于试验件的三维设计模型，结合TDM3000提供的强大数据采集工具和数据库，方便用户在任意一台计算机可以观察和分析试验的测试数据，直观的模拟试验件状态变化场景，并实时或事后回放显示测点的真实试验测试数据，测试数据可以通过曲线、数字框、仪表盘等不同形式的进行展示。还可以对异常数据提供预警报警窗口以不同颜色显示异常数据。

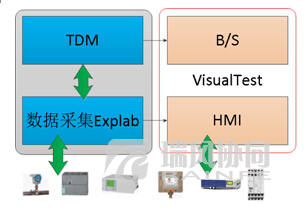

TDM和试验可视化工具的关系
-模型导入和数据源设置
1.目前该工具支持导入的格式有XAMLFile(*.xaml)、AutoDeskFiles(*.dwg,*.dxf)、3DStudioFiles(*.3ds)、CollADAFile(*.dae)、OBJFile(*.obj)、gbxXML(*.xml)
2.实时数据来自Explab及其它数据采集软件，历史回放数据来自TDM3000数据库。
-被试产品测点数据监控
1.根据被试产品定义测点位置，支持测点保存成模板。
2.实时展示测点数据或事后展示历史测试数据。
3.完整视图和破面视图相结合对数据进行监控。
4.360°旋转被试产品，用户可全方位监控试验数据。
5.三维模型可动态模拟被试产品运转状态的变化效果。
三维模型数据监控
三维模型数据监控(剖面图)
测点数字监控
-测点数字监控
1.以数字框的方式展示一组测点的数据值。
2.对不同参数的数据进行比对。
-数据曲线监控
1.随时间的变化而变化的曲线展示。
2.单曲线显示某个参数的值。
3.同一坐标多曲线显示多个参数的值。
4.自定义测点参数曲线的颜色。
5.自定义设置测点参数的上下限。
-数据分析处理
1.通过工具内置的表达式引擎对参数进行计算。
2.多种方式对计算后的数据进行展示，例如曲线、仪表盘、柱状图等。
3.算法可以保存成模板方便以后的使用。
-数据报警
1.在展示界面内看实时与历史报警。
2.可从多数据源查看并添加新的可视化功能，例如彩色和半透明梯度，用于识别关键报警条件及改进操作响应能力。
3.可对单个报警的格式进行定制，通过不同颜色或闪烁来提醒用户产生了异常数据。
4.强大的历史报警分析/汇报功能，可轻松创建过滤报告、图饼、图表、柱状图等。
曲线监视图
数据分析处理
数据报警
